  • 产品介绍
风机过滤器机组

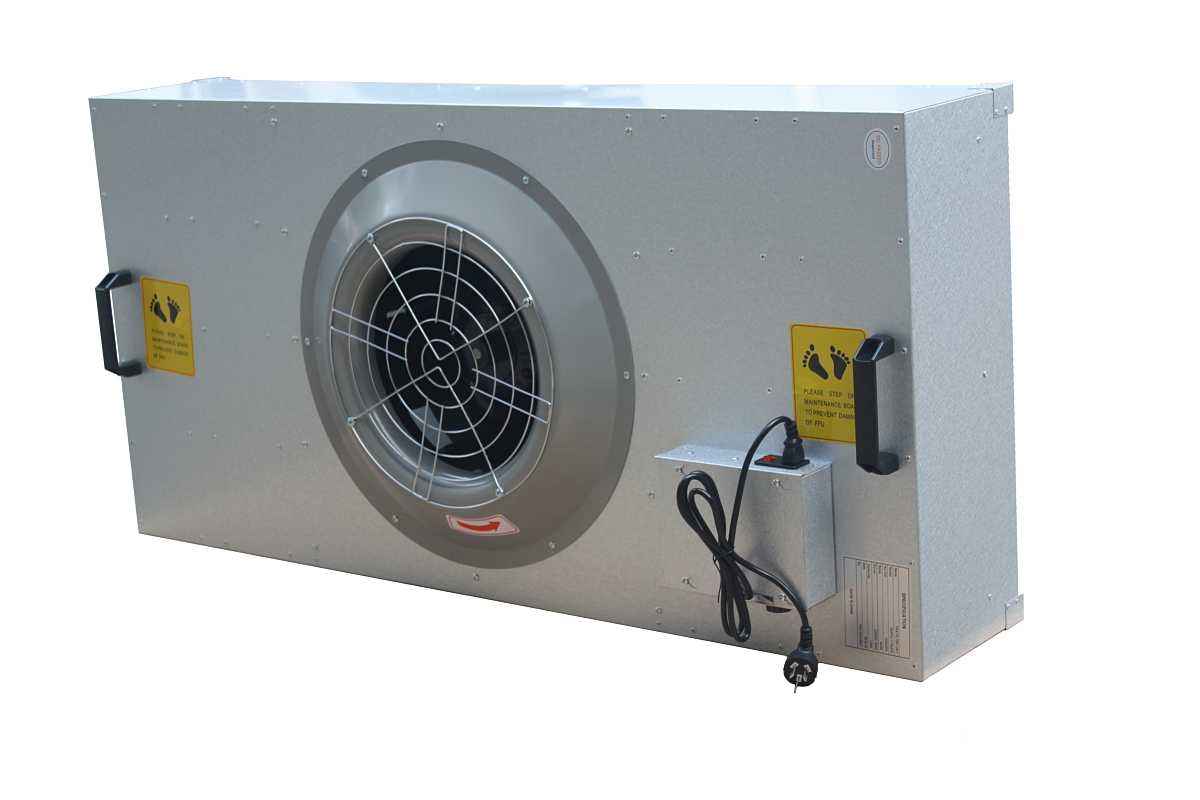

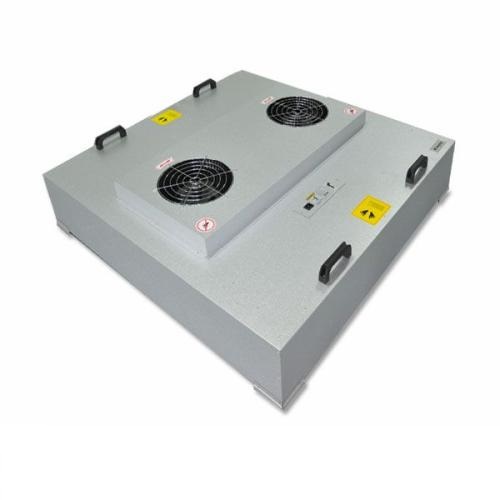

  FFU为英文缩写,全称为 Fan Filter Units, 中文意思为"风机滤器单元(机组)"。也就是将风机和过滤器(高效过滤器(HEPA)或超高效过滤器(ULPA))组合在一起构成自身提供动力的末端净化设备。确切地说是一种自带动力、具有过滤功效的模块化的末端送风装置。风机从FFU顶部将空气吸入并经HEPA过滤,过滤后的洁净空气在整个出风面以0.45m/s±20%的风速均匀送出。

概述
  FFU工作时间长,低噪声、免维护、震动小、可无级调速,风速均匀,安装方便等。
  FFU可模块化连接使用,使得FFU广泛应用于无尘室、无尘操作台、无尘生产线、组装式无尘室和局部百级等应用场合。FFU设有初、高效两级过滤网。风机从FFU顶部将空气吸入并经初、高效过滤器过滤,过滤后的洁净空气在整个出风面以0.45M/S±20%的风速匀速送出。它为不同尺寸大小,不同洁净度等级的洁净室、微环境提供高质量的洁净空气。在新建洁净室、洁净厂房式改造翻新中,即可提高洁净度级别,降低噪音和振动,也可大大降低造价,安装维护方便,是洁净环境的理想部件。


FFU特点:

1.FFU外形尺寸(mm):1175*575*320,噪声52~56分贝;
2.FFU箱体和高效过滤器采用分体式设计,安装,更换高效更方便;
3.风机采用新加坡PCI离心风机或者国产铝叶轮离心风机,工作时间长达5万小时以上;
4.并具有节能、计算机集中控制、运行稳定、噪声低、数字化调整等特性;
5.FFU采用独特的风道风速均匀,整个出风面以0.45M/S风速均匀送出。
6.壳体可选用镜面不锈钢、覆铝锌板、冷板静电喷塑制做美观大方;
  FFU出厂前均按美国联邦标准(209E)用激光粒子计数器逐台扫描检测,确保质量;
  FFU适用于10~10000级无尘车间,便于整体运行集中控制;
  FFU适用于半导体、电子、平板显示器和磁盘驱动器的厂家及光学、生物工业及其它对空气中污染有严格控制要求的地方。以独特的优势合理的价格迅速占领市场。

  高度低,系统设计时可节省气室空间。轻量化结构设计,可符合各厂家的 Grid 系统安装,更可依 Grid 系统,变更 FFU 结构尺寸设计。内部装置扩散板.风压扩散均匀,出风面风速平均稳定。金属结构顺风道内胆,永不老化.杜绝二次污染产生,表面光滑,风阻低.隔音效果优良。特殊入风口,风道设计,降低压损与噪音的产生。马达效率高,系统消耗电流低,节省能源成本。单相马达,提供三段式调速,可依实际状况调高或降低风速与风量。

 1. 风机采用进口高效离心风机,具有长寿命、低噪声、免维护、震动小、可无级调速等特性,风机质量可靠,工作寿命长达5万小时或以上。

2. 特别适合于组装成超净生产线,可根据工艺需要布置为单台使用,也可将多台串联形成100级流水装配线。
3. 壳体结构选用不锈钢、铝合金、覆铝锌板、冷轧钢板材料制造,重量轻、抗腐蚀、防锈、美观大方。
4. 产品出厂前均按美国联邦标准209E,METOME尘埃粒子计数器逐台扫描检测,确保质量。


材质特点

  箱体材质可依客户需求,依环境需要采用不锈钢或钢板烤漆。风机组附运转指示灯及外接接点,以利监控。风机组附异常指示灯及外接接点,可自行检视异常原因,于正常送电下风机无运转时.异常灯亮。(可能出现下列情况) :
马达过载跳脱。 马达线圈烧毁。 内部接线脱落。 可搭配各种厂牌之 ceiling grid 及班 PA / ULPA 风机之叶输运转以导风道设计,故噪音小,而风速平均且震动小。


可选配件

1. 新加坡PCI风机,德国ebm直流风机,具有节能、计算机集中控制、运行稳定、噪声低、数字化调速等特性。在高效过滤器初阻力相等的情况下,可节能50%以上,实际运行费用低。可用一台计算机集中控制近8000台风机的运转、调速、工作状态查询等。
2.国产铝叶轮离心风机,具有节能、计算机集中控制、运行稳定、噪音低、风量大、一般风速可达1.0m/s等特点。
3. ULPA超高效过滤器/初效过滤器。
4. 圆形风管接口。
5.配置天花龙骨CEILING GRID。

FFU分类
按照机箱外形尺寸分类
  根据用以安装机组的吊顶龙骨中心线的距离,机箱模数尺寸主要分为:1200*600,代号为4*2;1200*900,代号为4*3;1200*1200,代号为4*4;600*600,代号为2*2;750*1500,代号为2*5;其它客户定制的非标尺寸(custom-size,用CS表示)。


FFU按机箱材质不同分类

  按照机箱材质不同分类分为标准型涂层钢板(包括镀锌、镀铝锌、喷塑等),代号为G;不锈钢板,代号为S;铝板(铝合金板),代号为A;其他材质,代号为O。
FFU按照电机方式分类
  按照电机方式分类,可分为交流电机和无刷直流电机。交流单相电机代号为A1;交流三相电机代号为A3;直流无刷电机代号为EC。


FFU按照控制方式不同分类

  交流供电机组按照机组控制方式不同分为单工况机组,用S表示;多工况分档控制机组,用M表示;无级调控机组,包括调压或变频控制等此项可缺省。


FFU按照机组静压不同分类

  按照机组静压不同分为标准静压型和高静压型。标准静压型代号为S;高静压型代号为H。标准静压型此项可缺省。


FFU按照过滤器效率不同

  按照机组所带高效过滤器效率不同可分为高效过滤器,代号为H;超高效过滤器,代号为U;机组入口如带有粗效预过滤器代号为P,无预过滤器时可缺省。


FFU包装要求

1.机组包装前应进行清洁干燥处理。
2.机组包装应有防潮、防尘及防震措施。
3.包装箱中应有产品合格证、装箱单等文件。
4.产品合格证应包括检验结论、检验员章和检验日期。
5.装箱单应列出所有的附件。
6.每种型号规格的产品应至少提供一份产品说明书,说明书应至少包含以下内容:
1>基本情况,包括产品名称、型号规格、材质、电压、频率、重量等。
2>主要技术参数,包括额定风量下的机外静压、功率,额定风量下的噪声,同时应注明转速、电压、试验工况。
3>产品性能曲线,必须提供的机组性能曲线包括:风量(风速)——机外静压曲线、风量(风速)——功率曲线,宜提供的机组性能曲线包括:风量(风速)——空气效率曲线、风量(风速)——能效指数(EPI)曲线。
对于分档运行的机组,应给出机组在不同的档位下运行的性能曲线,对于无级可调机组,应至少给出3组性能曲线,包括最高工况、3/4工况,例如最高转数为1800rpm1350rpm以及900rpm转速下的性能曲线。曲线中应注明工作范围。
4>产品结构尺寸图和电气线路图
5>安装说明、使用要求
6>维护保养及注意事项
7>产品采用的标准
